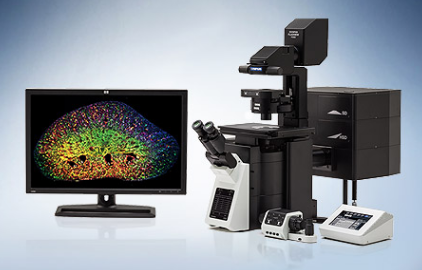

单光子活细胞共聚焦工作站
FV3000 系列产品是为了解决科学研究中不断出现的巨大挑战而设计的。随着科学的发展，利用活细胞和组织标本进行高灵敏度、高速成像的需求日益增多；同时，微孔板成像和复杂的筛选实验方案对仪器的易用性和灵活性也提出了更高要求。面对挑战，奥林巴斯FV3000 系列产品应运而生，它可以提供从2D-6D(x,y,λ,z,t,p) 活细胞成像到图像处理分析（反卷积等）的全套解决方案。该系列产品尤其适用于细胞生物学、肿瘤研究和干细胞研究等方面的实验需求。FV3000 能在宏观和微观不同层级的观测模式上均保持最佳成像效果，是对细胞、组织和小型模式动物等多种样品进行观察测量的最佳选择。
| 产品名称：单光子活细胞共聚焦工作站 |
| 产品型号：FV3000系列 |
| 生产厂家：奥林巴斯 |
FLUOVIEW FV3000规格
|
|
FV3000 | FV3000RS | |
| 主激光耦合器 | 紫外光/可见光激光器 |
405 nm: 50 mW，488 nm: 20 mW，561 nm: 20 mW，640 nm: 40 mW 一个选配激光端口可用于副激光耦合器或选配激光单元 |
|
|---|---|---|---|
| 选配激光器 | 副激光耦合器 |
激光器参数如下（最大 3个激光器单元） 445 nm: 75 mW，514 nm: 40 mW，594 nm: 20 mW，连接主激光耦合器的光纤 |
|
| 单一激光器单元 | 445 nm: 75 mW，514 nm: 40 mW，或 594 nm: 20 mW，直接与主激光耦合器连接 | ||
| 激光控制 |
配有成熟AOTF系统的主激光耦合器，采用独立激光线路实现超快强度调制，另有可连续调整光闸控制功能(0.1 % - 100 %，0.1 %增量) 通过ND滤光片实现10 % 或100 % 最大激光功率变换器 |
||
| 扫描器 | 扫描方式 | 2个镀银扫描振镜 |
2个镀银扫描振镜 1个镀银共振扫描振镜和1个镀银扫描振镜 |
|
振镜扫描器 (常规成像) |
扫描分辨率: 64 x 64至 4096 x 4096像素 扫描速度 (单向): 512 x 512，时间1.1 秒 - 264秒. 像素时间: 2 µs - 1000 µs 扫描速度 (往返): 512 x 512 ，时间 63 ms - 250 ms， 256 x 256 ，时间16 ms - 125 ms 光学变焦: 1X - 50X，0.01X增量 扫描旋转:自由旋转 (360 度)，步长 0.1度 扫描模式: PT，XT， XZ，XY， XZT，XYT，XYZ，XY波长，XYZT，XY波长T， XY波长Z，XY波长ZT ROI扫描，矩形剪裁， 椭圆形，多边形，自由形状，线， 自由线及点，龙卷风模式仅供刺激使用 |
||
|
共振扫描器 (高速成像) |
- |
扫描分辨率: 512 x 32至 512 x 512像素 扫描速度: 512 x 512时每秒30帧， 512 x 32时每秒438帧 光学变焦: 1X - 8X， 0.01X增量 扫描模式: XT，XZ，XY， XZT，XYT， XYZ， XY波长，XYZT， XY波长T， XYZ， XY波长ZT ROI扫描，矩形剪裁，线 |
|
| 针孔 | 单一电动针孔， 针孔直径ø50 - 800 µm (1 µm步进) | ||
| 视场直径(FN) | 18 | ||
| 分光镜转台 | 8孔位(高性能DM和 10/90镜) | ||
| 扫描器选配单元 | 激光功率监视器，选配激光端口 | ||
|
高灵敏度- 光谱检测器 |
检测器模块 | 制冷GaAsP 光电倍增管，2通道 | |
| 光谱法 |
电动体积相位全息透射衍射光栅，电动可调式狭缝， 可选波长带宽: 1 - 100 nm，波长分辨率: 2 nm |
||
| 分光镜转盘 | 8孔位(高性能DM和镜) | ||
| 光谱检测器 | 检测器模块 | 多碱光电倍增管，2通道 | |
| 光谱法 |
电动体积相位全息透射衍射光栅，电动可调式狭缝 可选波长带宽: 1 - 100 nm，波长分辨率: 2 nm |
||
| 分光镜转盘 | 8孔位(高性能DM和镜) | ||
| 显微镜 | 电动显微镜 |
倒置式 IX83 (IX83P2ZF) 集成式电动聚焦模块， 最小增量0.01 µm |
|
| 系统控制 | 控制单元 |
操作系统: Windows 7 专业版 64位 (英文版)， 用于精确成像时序控制的内置专用I/F板和硬件定序器 |
|
| 显示 | 30 或32英寸显示器 (WQUXGA 2560 x 1600) | ||
| 荧光照明单元 | 外部荧光照明单元，扫描单元光学端口光纤适配器，LSM光路和荧光照明之间电动切换 | ||
| 透射光检测单元 | 模块配有集成式外置透射光光电倍增检测器和LED灯，电动切换 | ||
软件
| 基本特点 |
专为暗室环境设计的图形用户界面（GUI） 用户可安排布局。 获取参数重置特性。 硬盘记录能力，采用Z系列获取调节激光功率和HV。 采用α混合的Z-stack协议栈，最大强度投影，ISO表面渲染。 |
|
|---|---|---|
| 2D图像显示 | 每个图像的显示: 单通道并列，合并，裁剪，实时图像拼接，实时平铺，系列(Z/T/波长)，LUT:单独色彩设定，伪彩色，备注: 图形及文本输入 | |
| 3D可视化及观察 |
互动式实体成像: 实体成像显示，投影显示，动画显示。 3D动画 (最大强度投影方式，α混合) 3D和2D顺序操作功能 |
|
| 图像格式 |
OIR图像格式 8/16位灰度/索引颜色，24/ 32/ 48位色彩，JPEG/ BMP/ TIFF图像功能，奥林巴斯多tif格式 |
|
| 光谱拆分 | 荧光光谱拆分模式 (最多16个通道) | |
| 图像分析 | 荧光强度及延时测量 | |
| 统计处理 | 2D数据直方图显示 | |
| 选配软件 |
电动载物台控制 映射及多点刺激 顺序管理器 虚拟通道采集 微孔板导航 远程开发套件 超高分辨率成像(FV-OSR) |
|
